1. 문의 증상과 작업 전 전체 상태 첫 사진에서는 중문 전체와 세 문짝의 위치를 확인할 수 있습니다. 문을 직접 움직여 보며 어느 문짝부터 연동이 끊기는지, 문짝이 서로 간섭하거나 한쪽으로 쏠리는 곳은 없는지 순서대로 살폈습니다.
이번 작업의 확인 포인트
문짝 움직임과 레일, 벨트, 롤러, 댐퍼의 연결 상태를 함께 확인하고 필요한 부속을 교체한 뒤 작동감을 조정합니다.
1. 문의 증상과 작업 전 전체 상태

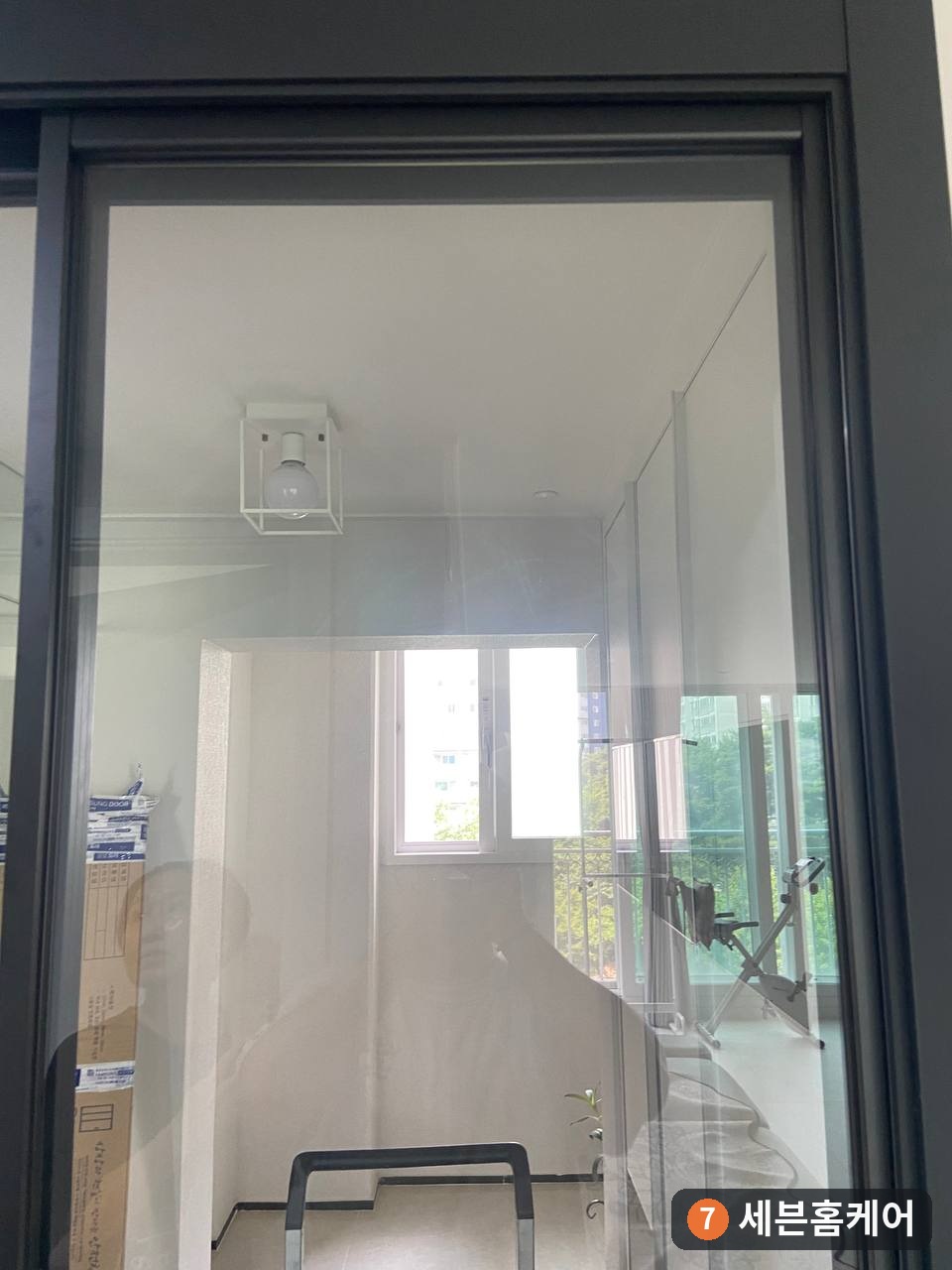

첫 사진에서는 중문 전체와 세 문짝의 위치를 확인할 수 있습니다. 문을 직접 움직여 보며 어느 문짝부터 연동이 끊기는지, 문짝이 서로 간섭하거나 한쪽으로 쏠리는 곳은 없는지 순서대로 살폈습니다.
2. 상부 레일을 열어 끊어진 벨트 확인
상부 레일 안쪽을 확인하자 끊어진 벨트가 아래로 늘어져 있었습니다. 분리한 벨트의 단면과 톱니 상태를 가까이 보고, 레일과 댐퍼 등 함께 움직이는 부속의 상태도 한꺼번에 점검했습니다.
3. 레일·댐퍼 세트 교체와 연동 조정
교체할 레일과 댐퍼 세트의 구성 및 체결 위치를 확인한 뒤 상부 프레임에 설치했습니다. 각 문짝의 연결 위치가 맞도록 정렬하고, 세 문짝이 순서대로 따라 움직이도록 연동 상태를 조정했습니다.
4. 재조립 후 반복 작동과 마감 검수
상부 부속을 재조립한 뒤 문을 여러 차례 열고 닫으며 걸림과 쏠림을 확인했습니다. 마지막 사진에서는 세 패널의 높이와 닫힘 간격, 문짝이 나란히 맞물린 최종 상태를 확인할 수 있습니다.
서울 용산구 3연동중문 벨트 끊어짐 수리
서울 용산구 현장에서 문짝이 제각각 움직이는 3연동중문을 점검하고 레일·댐퍼 세트를 교체했습니다. 이번 글에서는 작업 전 증상부터 상부 레일 점검, 끊어진 벨트 확인, 부속 교체와 최종 작동 검수까지 실제 사진 순서에 맞춰 자세히 보여드립니다.
현장에서 확인한 핵심 증상
고객님 댁의 중문은 내부 벨트가 끊어지면서 세 문짝이 함께 움직이지 않고 각각 따로 열리는 상태였습니다. 평소처럼 한쪽 문을 밀어도 나머지 문짝이 순서대로 따라오지 않아 출입할 때마다 여러 문짝을 따로 움직여야 했습니다.
3연동중문은 손잡이가 있는 첫 문짝의 움직임이 벨트와 상부 레일의 연결 부속을 통해 다음 문짝으로 전달되는 구조입니다. 이 연결이 끊기면 겉으로는 문이 열리고 닫혀도 연동 기능은 작동하지 않습니다. 그래서 한 부품만 보고 판단하지 않고 세 문짝의 이동 순서와 상부 부속 전체를 함께 확인해야 합니다.
작업 전에는 중문 정면과 측면을 먼저 살폈습니다. 세 패널의 높이가 서로 다른지, 닫혔을 때 간격이 벌어지는지, 문을 밀 때 특정 구간에서 걸리는지 확인한 다음 실제 작동 모습을 영상으로 남겼습니다. 전체 모습과 움직임을 먼저 확인해 두면 수리 후 상태를 같은 기준으로 비교할 수 있습니다.
상부 레일에서 확인한 고장 원인

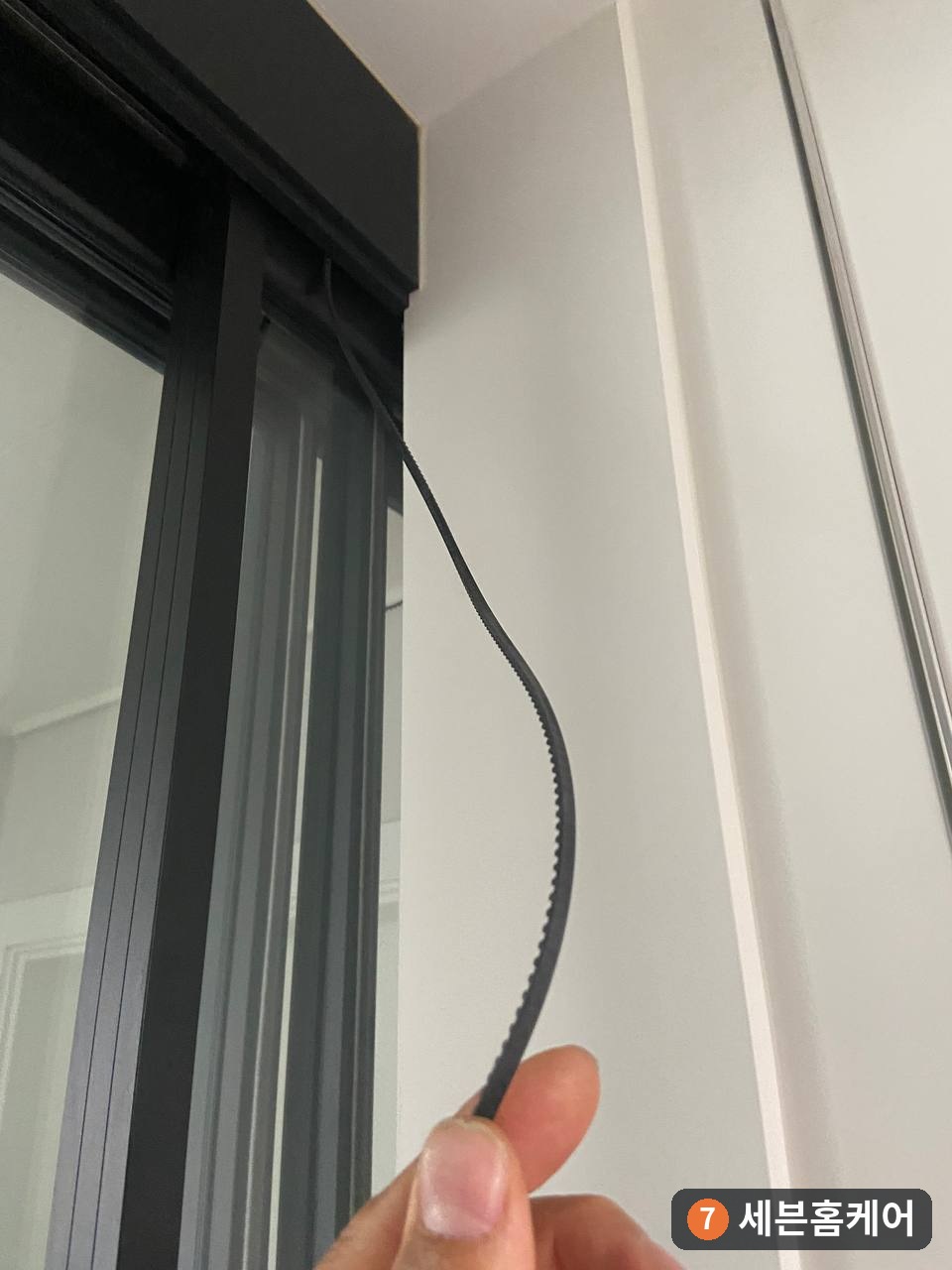

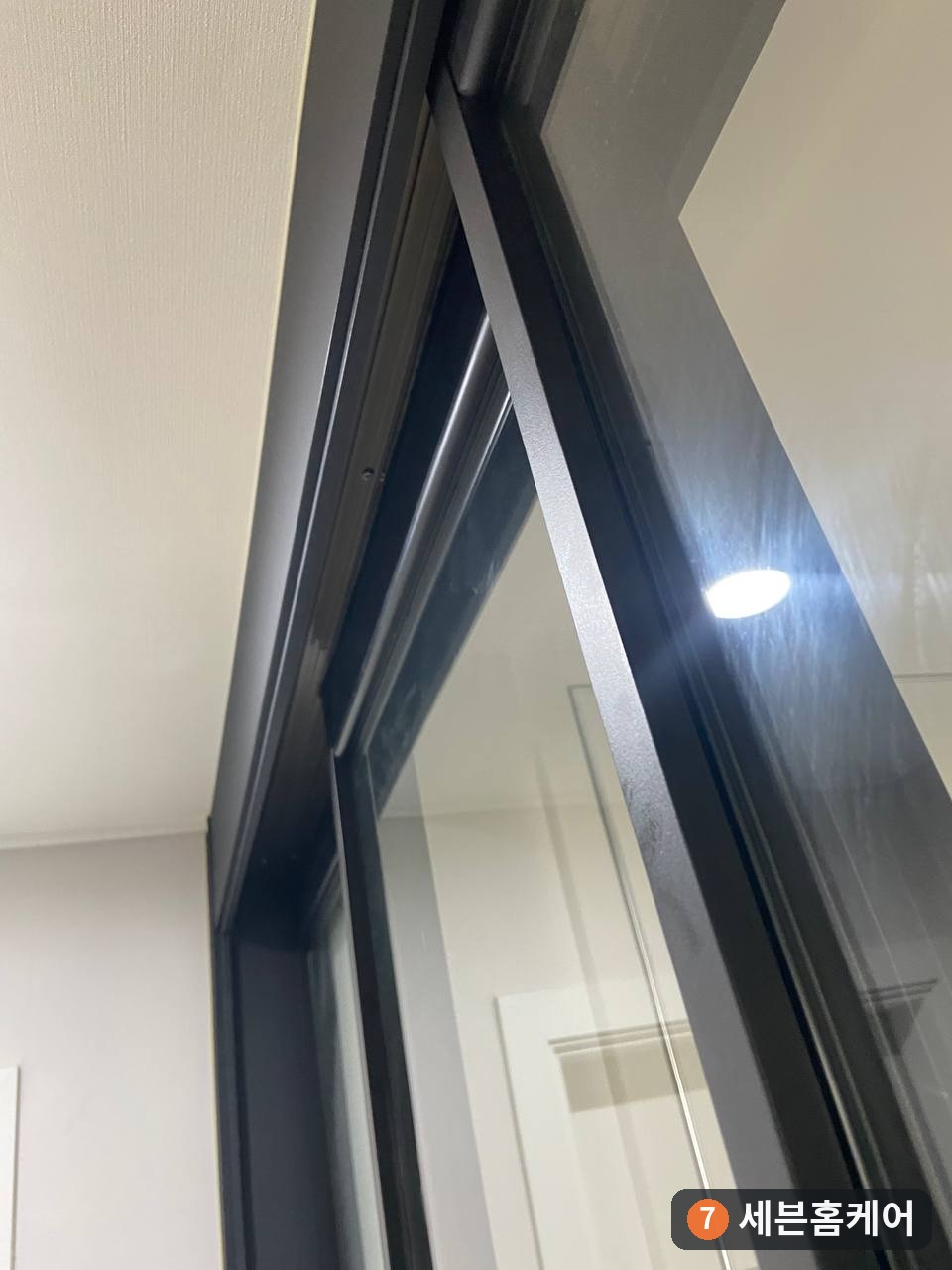

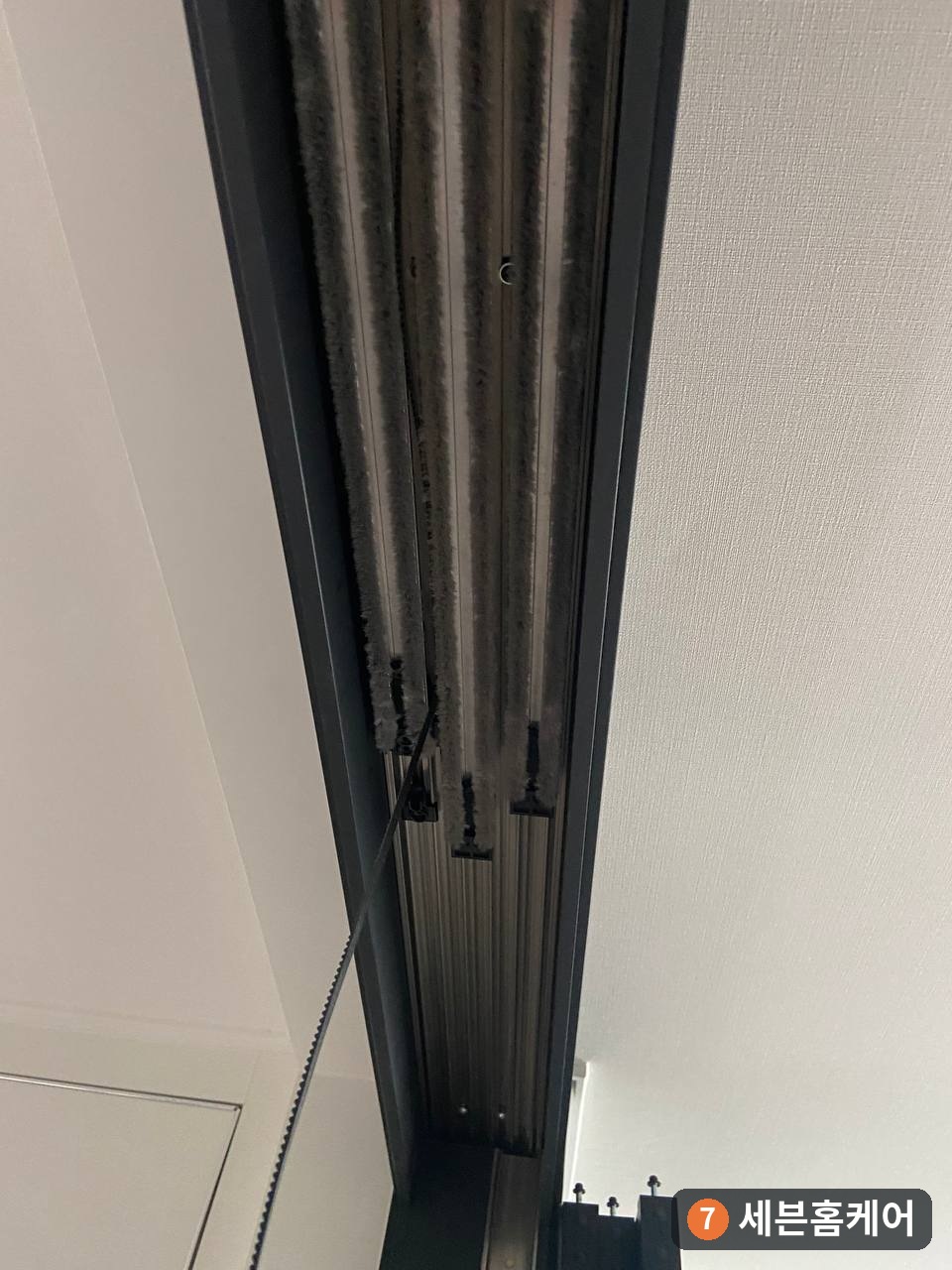

상부 커버 안쪽을 확인하자 벨트가 끊어진 채 아래로 늘어져 있었습니다. 사진에는 레일 안쪽의 벨트 위치와 분리한 기존 벨트의 단면이 보입니다. 벨트의 톱니 상태와 연결 부위를 가까이 확인하고, 같은 구간에서 움직이는 레일과 댐퍼에도 간섭이나 손상이 없는지 차례로 살폈습니다.
문짝이 따로 움직인다는 증상만으로는 벨트 단독 문제인지, 연결 부속과 레일 정렬까지 영향을 받은 상태인지 바로 단정하기 어렵습니다. 상부 구조를 열어 끊어진 위치를 직접 확인하고 각 부속의 움직임을 비교한 이유입니다. 억지로 문을 반복해서 밀면 남은 연결 부위에 부담이 갈 수 있어 점검 전에는 무리한 사용을 줄이는 편이 좋습니다.
기존 레일과 연동 부속 분리

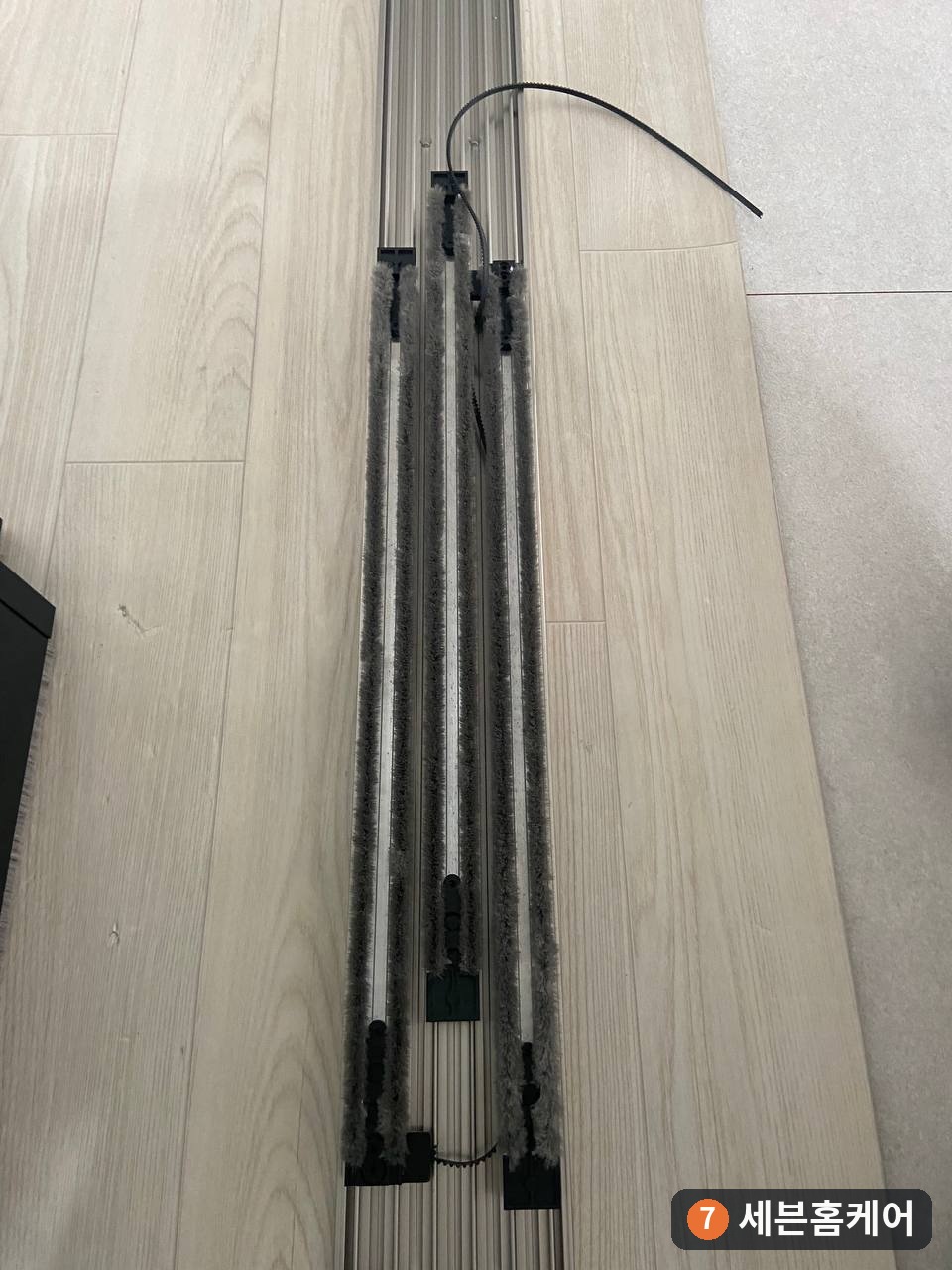

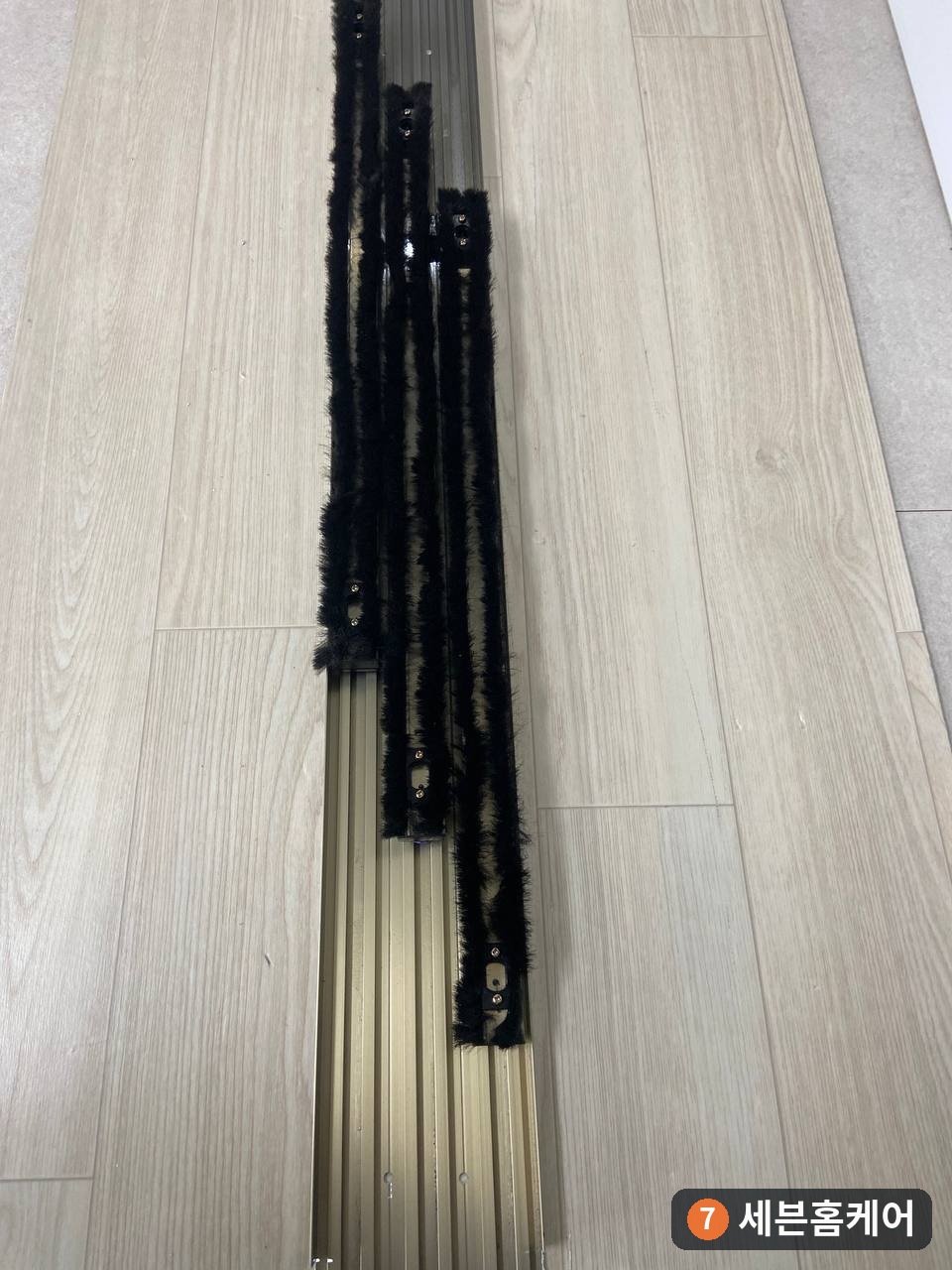

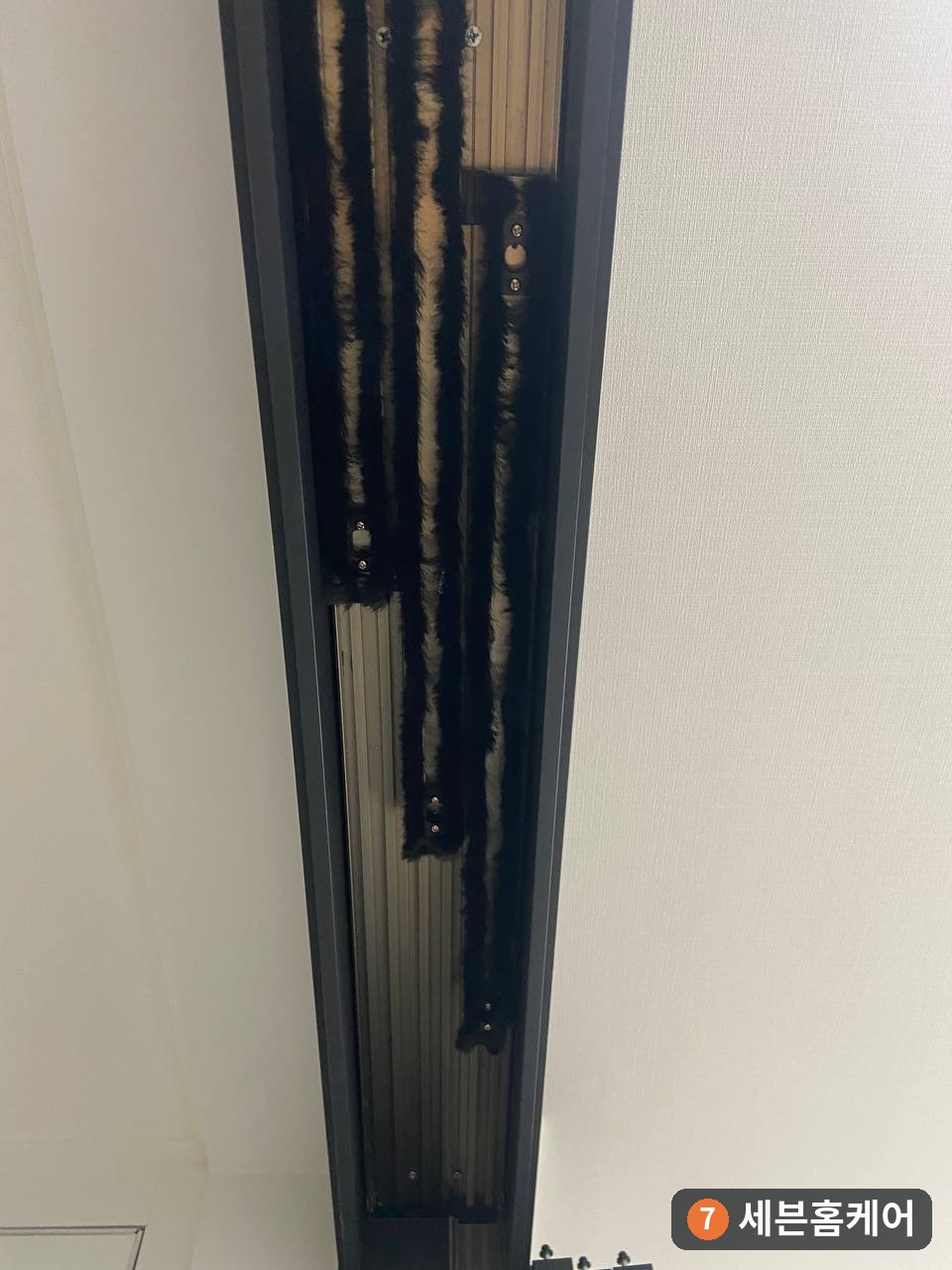

교체 작업을 위해 기존 상부 부속을 순서대로 분리했습니다. 분리한 부품은 설치 순서와 체결 방향을 확인할 수 있도록 한곳에 정리하고, 새 부속이 들어갈 상부 프레임 내부도 함께 확인했습니다. 사진을 통해 기존 레일과 연결 부속, 교체 준비한 레일·댐퍼 세트를 비교할 수 있습니다.
3연동중문은 문짝마다 움직이는 위치가 정해져 있어 부속을 분리할 때 연결 순서를 놓치지 않는 것이 중요합니다. 어느 문짝과 어느 부속이 연결되는지 확인한 뒤 작업해야 재조립 후 문이 엇갈리거나 한쪽만 먼저 움직이는 문제를 줄일 수 있습니다.
레일·댐퍼 세트를 함께 교체한 이유
이번 현장에서는 끊어진 벨트와 관련 부속을 정리하고 레일과 댐퍼를 세트로 교체했습니다. 새 부속을 설치하기 전 구성과 체결 위치를 확인한 다음 상부 프레임 안쪽에 맞춰 고정했습니다. 단순히 벨트만 연결하는 데서 끝내지 않고 연동에 관여하는 부속을 같은 기준으로 맞추는 과정입니다.
댐퍼는 문이 닫히는 마지막 구간의 움직임에 관여하고, 레일과 연결 부속은 문짝의 이동 경로를 잡아줍니다. 부속을 설치한 뒤에도 문짝 위치가 맞지 않으면 닫힐 때 간격이 남거나 한쪽에서 걸릴 수 있습니다. 따라서 체결 후 문짝별 연결 위치와 상부 레일 안쪽의 정렬 상태를 다시 확인했습니다.
세 문짝이 함께 움직이도록 연동 조정
새 레일과 연동 부속을 설치한 뒤에는 첫 문짝을 움직였을 때 두 번째와 세 번째 문짝이 순서대로 따라오는지 확인했습니다. 문을 완전히 열었을 때와 닫았을 때의 위치를 모두 비교하고, 움직이는 중간 구간에서 문짝끼리 부딪히거나 속도가 갑자기 달라지는 부분이 없는지도 살폈습니다.
연동 조정은 한 번 열고 닫아 보는 것으로 끝내지 않습니다. 문을 천천히 움직일 때와 평소 속도로 움직일 때를 반복해 보고, 닫힘 끝부분에서 충격이 커지지 않는지 확인했습니다. 이어 세 패널의 높이와 맞물림, 닫힌 뒤 남는 간격을 눈으로 확인해 최종 위치를 맞췄습니다.
사진으로 확인하는 고장 구조와 교체 결과
작업 전 근접 사진에서는 상부 레일에서 끊어진 벨트가 늘어진 상태를 확인할 수 있습니다. 작업 후 전체 사진에서는 레일·댐퍼 세트 교체와 연동 조정을 마치고 세 문짝이 나란히 닫힌 상태를 확인할 수 있습니다. 실제 사진만으로 이해하기 어려운 내부 구조는 글 마지막의 설명 이미지에 따로 정리했습니다.
완료 후 확인한 항목
작업을 마친 뒤에는 세 문짝이 순서대로 움직이는지, 레일 구간에서 걸리는 느낌이 없는지, 닫힐 때 패널이 나란히 맞물리는지 확인했습니다. 상부 체결 부위와 주변 마감도 다시 살펴 부속이 제 위치에 고정됐는지 점검했습니다.

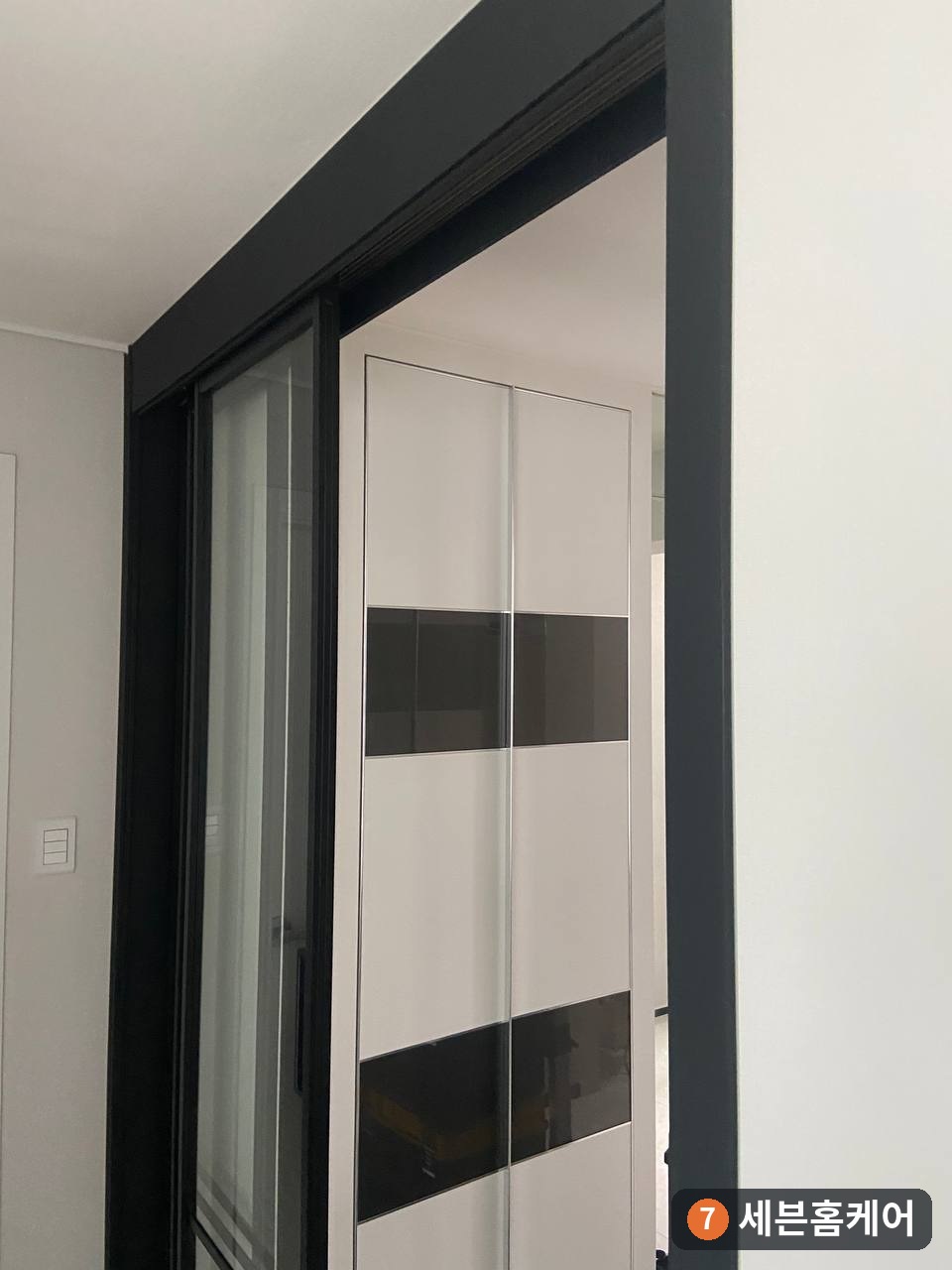

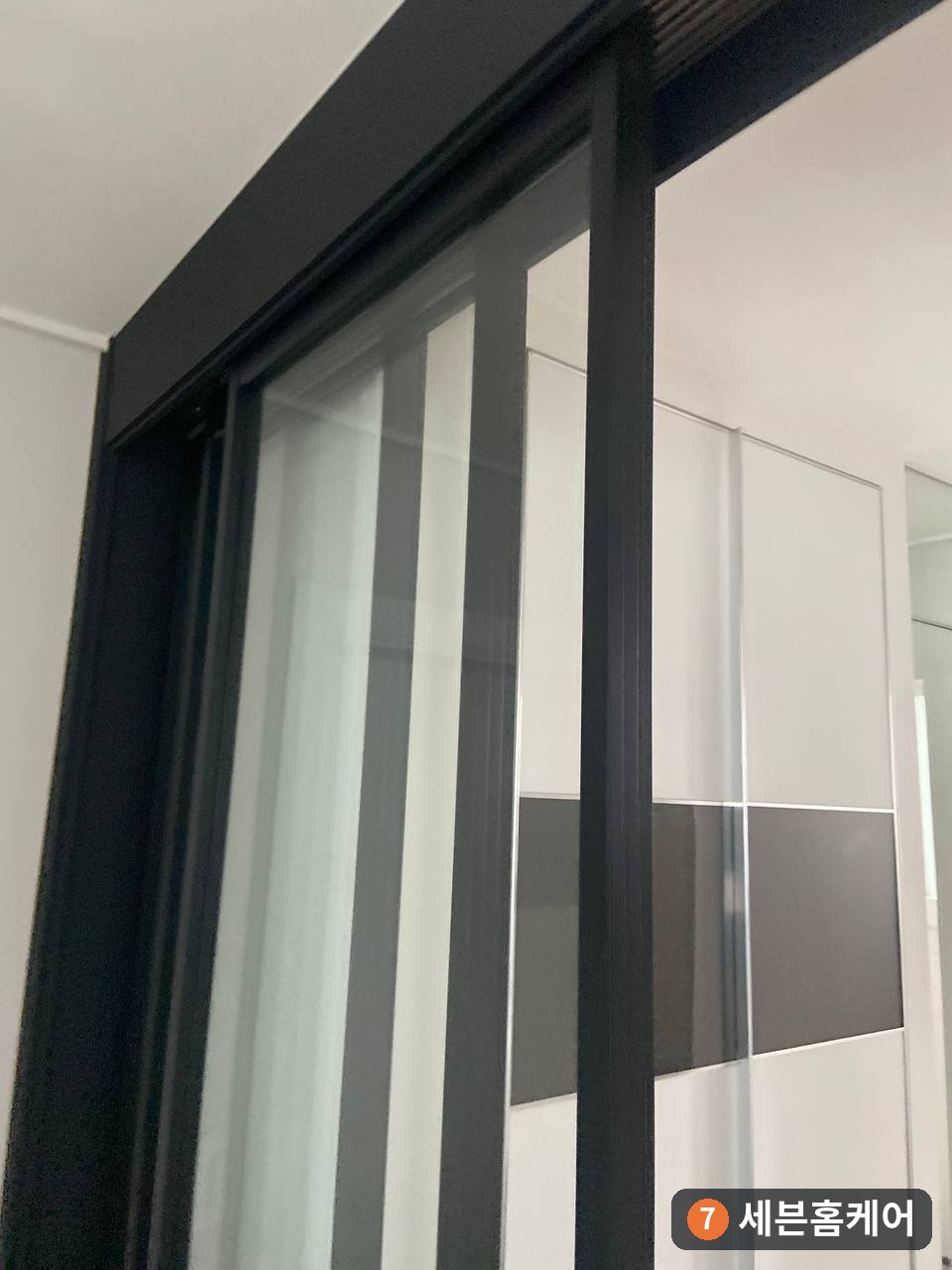

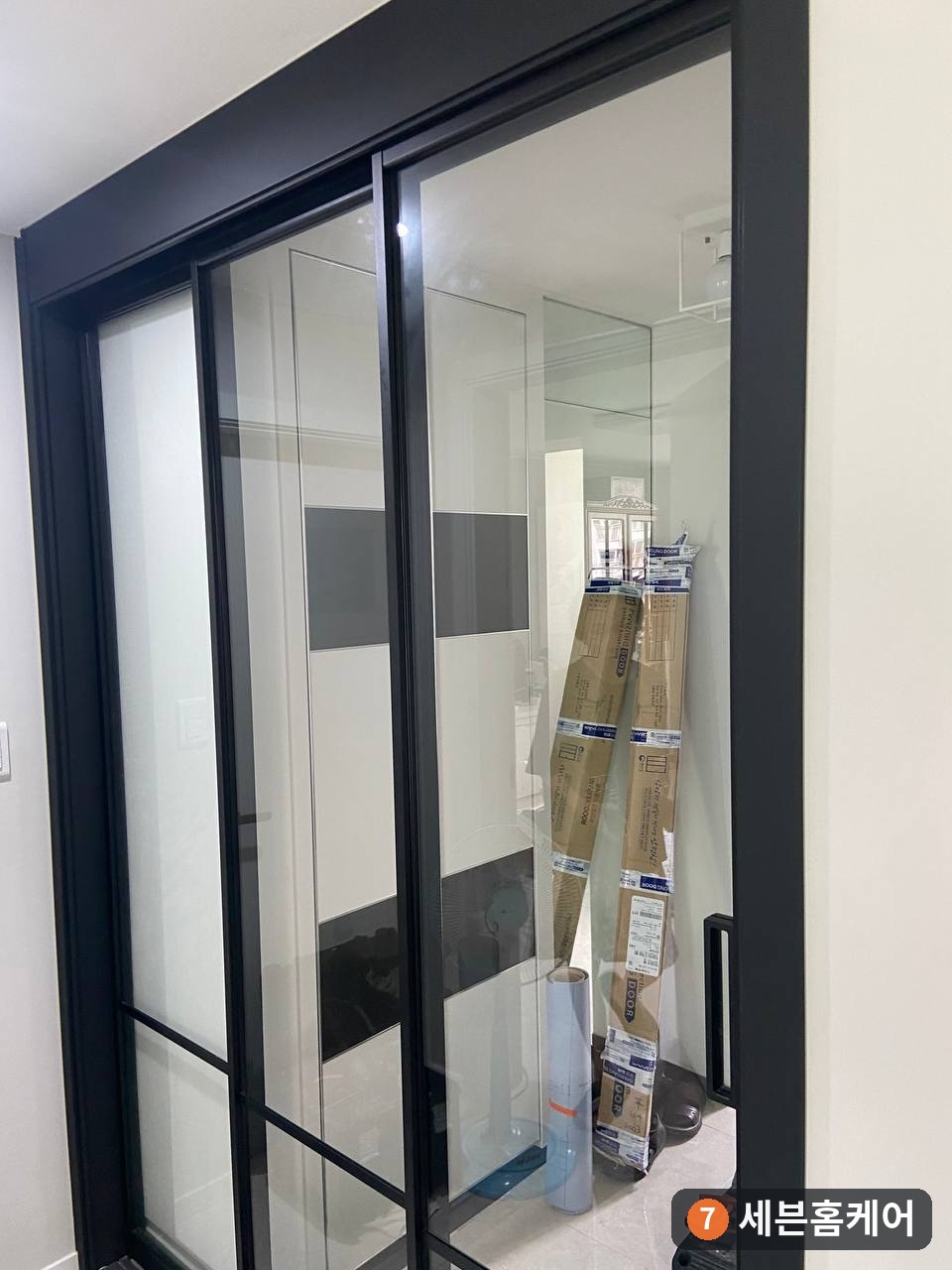

마지막 두 장의 사진은 조정 후 문을 닫은 전체 모습입니다. 중문 수리는 부품 교체 자체뿐 아니라 실제 사용 상태에서 문짝이 안정적으로 움직이는지가 중요합니다. 그래서 전면과 측면에서 닫힌 상태를 각각 확인하고 반복 작동으로 마무리했습니다.
이런 증상이 보이면 점검해 주세요
한쪽 문을 밀어도 다른 문짝이 따라오지 않거나, 이전보다 중문이 무거워졌거나, 상부에서 반복적인 마찰음이 들리면 연동 부속을 확인할 필요가 있습니다. 닫힐 때 충격이 커지거나 문짝 사이 간격이 갑자기 달라진 경우도 레일과 댐퍼 상태를 함께 살펴보는 것이 좋습니다.
고장 상태에서 문을 세게 밀거나 당기면 원래 문제와 다른 부위까지 부담을 받을 수 있습니다. 문이 갑자기 따로 움직이기 시작했다면 무리하게 사용하기보다 전체 모습과 고장 구간을 사진으로 남기고, 여닫는 모습을 짧은 영상으로 촬영해 상담을 받는 편이 좋습니다.
중문 수리 문의 전 준비할 사진과 영상
사진 상담 시에는 첫째, 중문 전체가 정면으로 보이는 사진, 둘째, 상부 레일과 늘어진 벨트 등 문제 부위의 근접 사진, 셋째, 문짝이 닫힌 상태에서 패널 사이 간격이 보이는 사진을 준비해 주세요. 문을 열고 닫을 때의 짧은 영상까지 있으면 어느 구간에서 연동이 끊기거나 걸리는지 더 빠르게 파악할 수 있습니다.
중문 브랜드나 부속 모양을 확인할 수 있는 표시가 있다면 함께 촬영해 주시고, 한쪽 문만 따로 움직이는지 또는 모든 문짝이 무거운지도 알려주세요. 현장 구조와 고장 상태에 따라 점검 범위가 달라질 수 있어 사진과 영상으로 먼저 상태를 확인한 뒤 안내드립니다.
자주 묻는 질문
Q. 문이 따로 움직여도 계속 사용해도 되나요? A. 문 자체는 움직일 수 있지만 끊어진 벨트나 연결 부속이 상부에서 간섭할 수 있습니다. 무리하게 반복 사용하지 말고 현재 상태를 먼저 확인하는 것이 좋습니다.
Q. 벨트만 교체하면 해결되나요? A. 현장마다 다릅니다. 벨트가 끊어진 원인과 레일 정렬, 댐퍼 및 연결 부속의 상태를 함께 확인한 뒤 필요한 교체 범위를 정해야 합니다.
Q. 사진만으로 상담할 수 있나요? A. 중문 전체 사진과 상부 레일 근접 사진, 여닫는 영상이 있으면 증상과 예상 점검 범위를 먼저 확인할 수 있습니다. 최종 작업 범위는 실제 구조와 부속 상태를 확인한 뒤 안내합니다.
용산구 3연동중문 수리 상담
이번 용산구 현장은 끊어진 벨트로 세 문짝이 따로 열리던 상태를 확인하고 레일·댐퍼 세트 교체와 연동 조정으로 마무리했습니다. 3연동중문, 슬라이딩중문, 레일, 벨트, 댐퍼 문제로 불편하시다면 전체 사진과 문제 부위 사진, 작동 영상을 보내주세요. 세븐홈케어가 확인 후 필요한 점검 범위를 안내드리겠습니다.
작동 원리와 교체 순서를 한눈에 보기

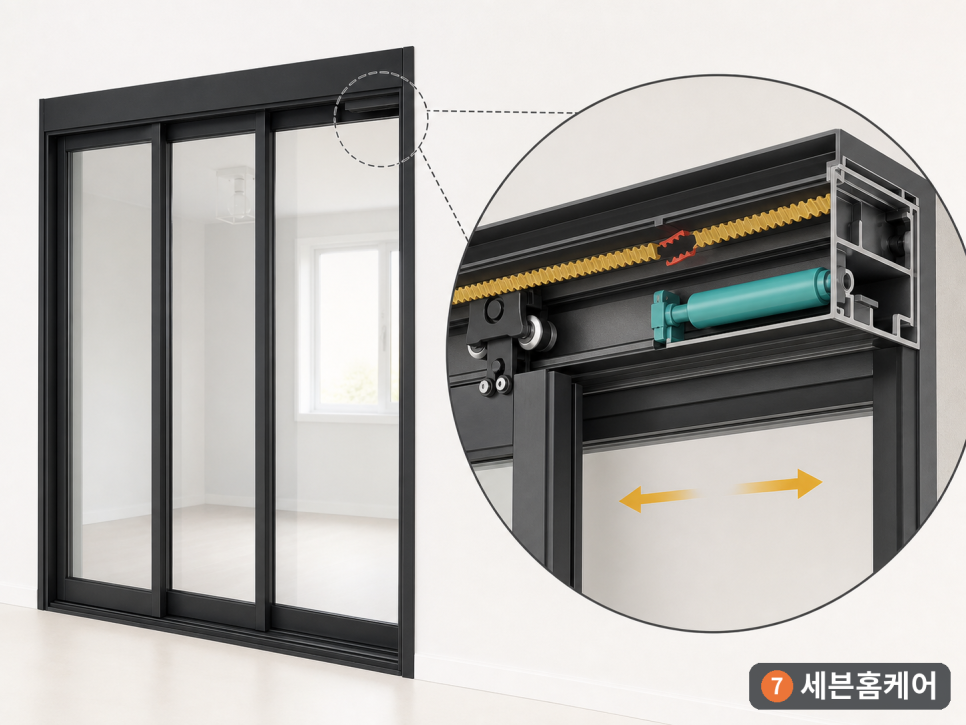

아래 두 이미지는 상부 벨트·레일·댐퍼가 맞물리는 원리와 기존 부속 확인부터 교체, 연동 검수까지의 순서를 한눈에 볼 수 있도록 정리한 이해용 자료입니다. 실제 현장 사진과 구분해 구조와 작업 순서를 이해하는 용도로 확인해 주세요.
