이번 작업의 확인 포인트
문짝 움직임과 레일, 벨트, 롤러, 댐퍼의 연결 상태를 함께 확인하고 필요한 부속을 교체한 뒤 작동감을 조정합니다.
현장 요청과 작업 기준
성남 분당구에서 슬라이딩도어가 아래로 처져 바닥에 끌린다는 요청이 있었습니다. 고객이 함께 보낸 설명에는 레일과 댐퍼가 고장 나 관련 부품을 교체했다고 기록되어 있습니다.이번 글은 같은 작업 묶음으로 전달된 실제 사진과 영상 가운데 증상, 기존 부품, 교체 부품, 재설치 결과를 구분해 보여 주는 자료만 골라 순서대로 정리했습니다. 문짝 하단과 바닥의 간격부터 상부 레일, 연결 부속, 문짝 높이 확인까지 사진에서 확인되는 범위를 중심으로 살펴보겠습니다.
수리 전 문짝 전체 상태
회색 슬라이딩도어가 일부 열린 상태로 상부의 짙은 회색 가로 커버와 왼쪽 세로 문틀, 바닥이 함께 보이는 전체 사진입니다. 상부의 짙은 회색 가로 커버와 왼쪽 세로 문틀, 문짝 아래 바닥이 한 화면에 들어와 수리 전 전체 구조를 확인할 수 있습니다.
바닥 가까이 내려온 문짝 하단

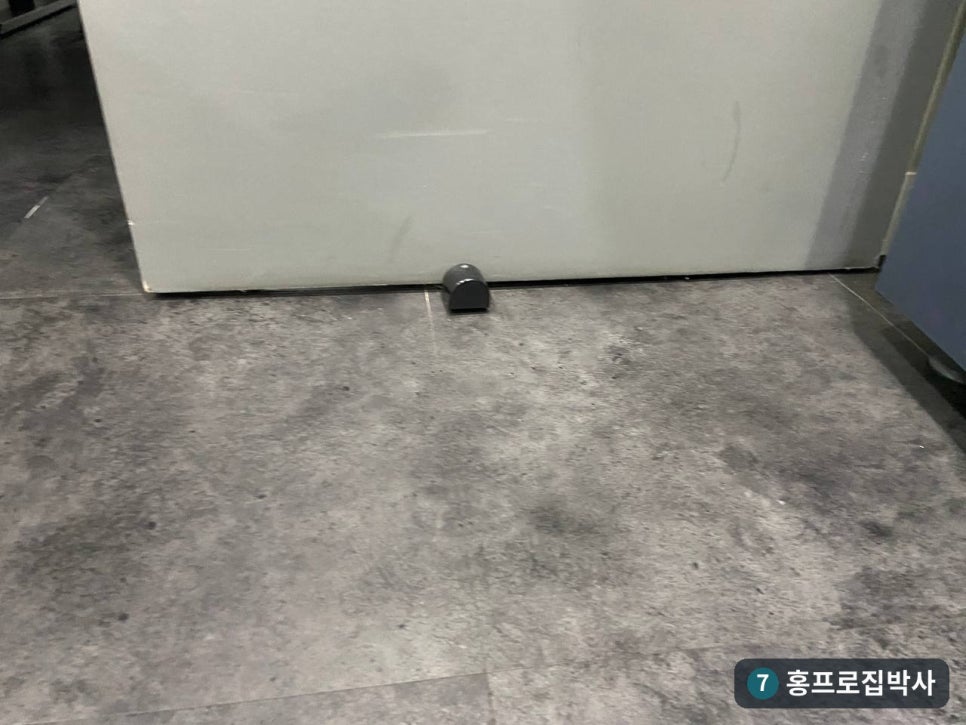

회색 문짝 하단이 짙은 회색 바닥에 매우 가깝게 내려와 있고 검은색 바닥 가이드가 앞에 놓인 사진입니다. 고객이 전한 바닥 끌림 증상을 살필 때 문짝 하단과 바닥의 관계를 확인하는 장면입니다.
처짐과 이동 범위를 확인한 영상
수리 전 회색 슬라이딩도어를 손으로 움직이며 상부 프레임과 문짝 윗선, 문짝 하단과 바닥 쪽을 차례로 비추는 영상입니다. 정지 사진으로는 알기 어려운 이동 범위를 확인하면서 처짐과 끌림이 보고된 문을 어느 구간에서 점검했는지 살펴볼 수 있습니다.
교체 전 상부 레일 상태
상부 커버 아래 금속 레일 표면과 검은 홈, 홈 주변의 사용 흔적과 이물 흔적을 가까이 촬영한 사진입니다. 고객 설명에서 고장이 확인된 레일을 교체하기 전에 기존 설치 위치와 내부 상태를 남긴 사진입니다.
문짝 상단 연결 부속 확인
회색 문짝 윗면의 금속 연결 부속과 그 위 레일 안쪽의 회전 부품을 정면에서 매우 가까이 촬영한 사진입니다. 이 연결부는 문짝과 상부 레일 사이에 놓여 있어 처진 문짝의 높이와 이동 구조를 확인할 때 중요한 위치입니다.
상부 작업을 위한 문짝 분리

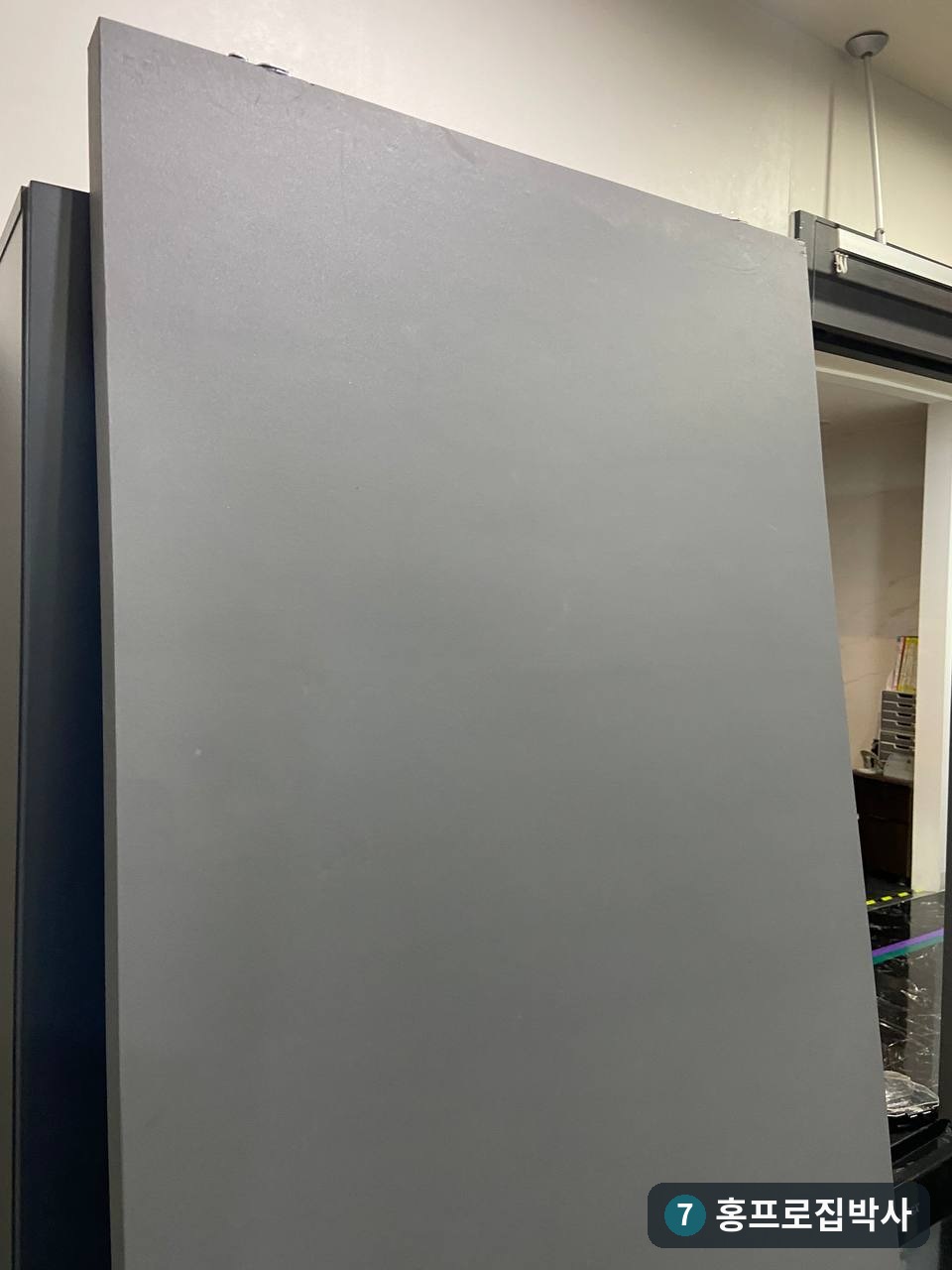

회색 슬라이딩도어 문짝을 출입구에서 분리해 비스듬히 세워 윗면과 옆면이 드러난 사진입니다. 문짝 윗면과 옆면이 노출되어 평소 상부 프레임에 가려진 부속을 확인하고 교체할 수 있는 작업 상태가 되었습니다.
분리한 기존 금속 레일

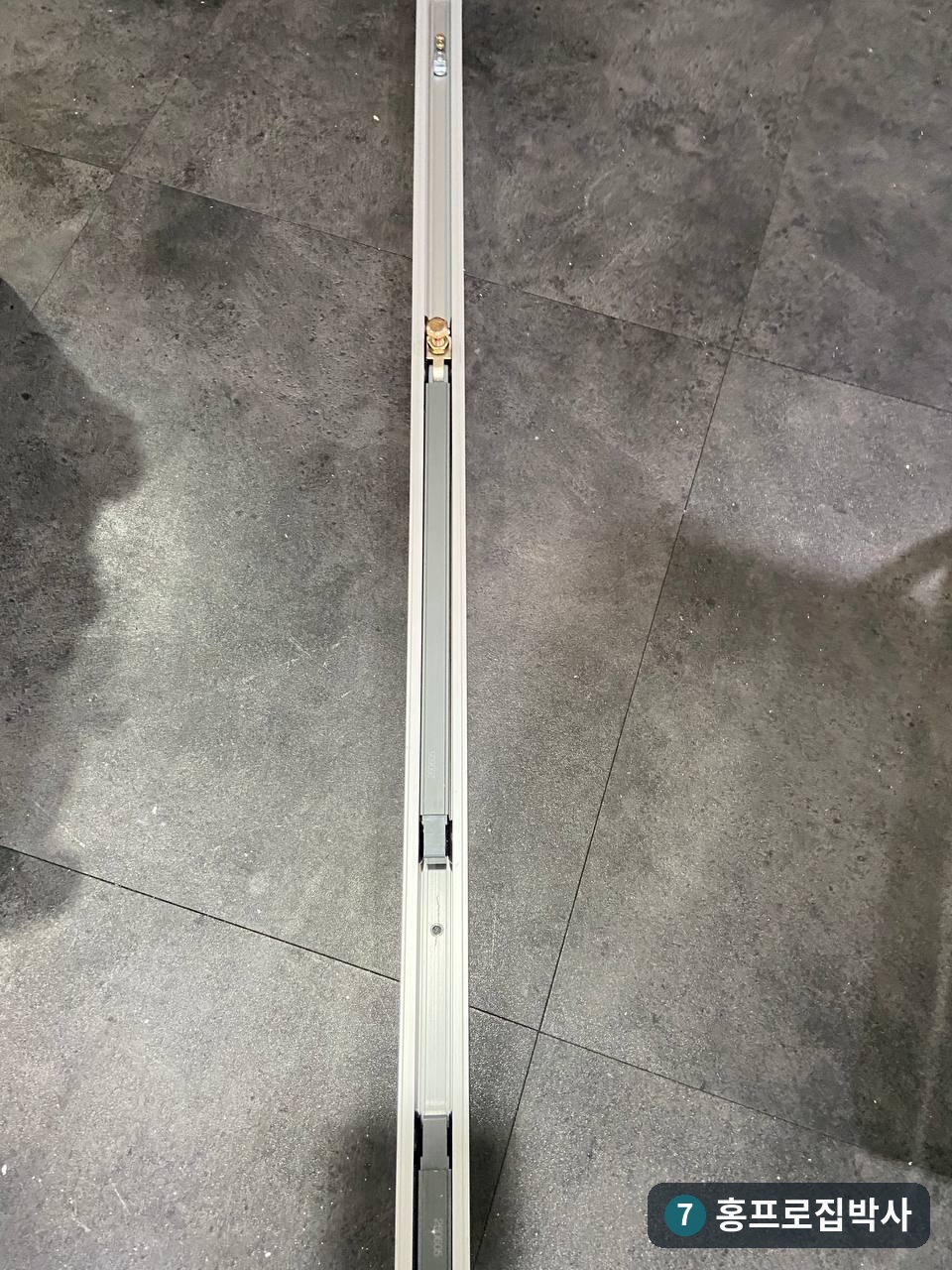

출입구 상부에서 분리한 긴 은색 금속 레일을 짙은 회색 바닥에 곧게 펼쳐 내부 이동 부품이 보이는 사진입니다. 레일 홈 안에는 이동 부속이 남아 있어 기존 레일의 전체 길이와 내부 부품이 자리한 위치를 한눈에 볼 수 있습니다.
레일을 걷어 낸 상부 공간
기존 레일을 분리한 출입구 상부의 목재 바탕과 남은 금속 구조, 양쪽 세로 문틀을 넓게 올려다본 사진입니다. 기존 부품을 빼낸 뒤 교체 부품이 들어갈 상부 공간을 확인한 단계입니다.
교체 전 연결 부속 구조
문짝 윗면의 기존 금속 연결 부속을 가까이 촬영해 양쪽 나사와 중앙 맞물림 홈, 작은 스프링이 보이는 사진입니다. 부속 주변에는 목재 가루와 이전 체결 흔적이 남아 있어 교체 전 장착 상태를 구체적으로 확인할 수 있습니다.
준비한 레일과 댐퍼 부품
검은 작업대 위에 롤러가 달린 긴 부품 두 개와 작은 금속 브래킷·나사 봉투, 사각 금속 조각을 펼쳐 놓은 사진입니다. 고객 설명에 따라 레일과 댐퍼 관련 부품을 교체하며 준비한 구성품을 한 장에 모아 기록했습니다.
기존 레일 내부 부품 배치
짙은 회색 바닥에 펼친 긴 은색 레일의 홈 안에 여러 이동 부속과 끝쪽 롤러 구조가 배치된 사진입니다. 레일 전체를 따라 내부 부품의 위치를 확인할 수 있어 새 부품을 준비하는 기준이 됩니다.
분리한 기존 연결 부속

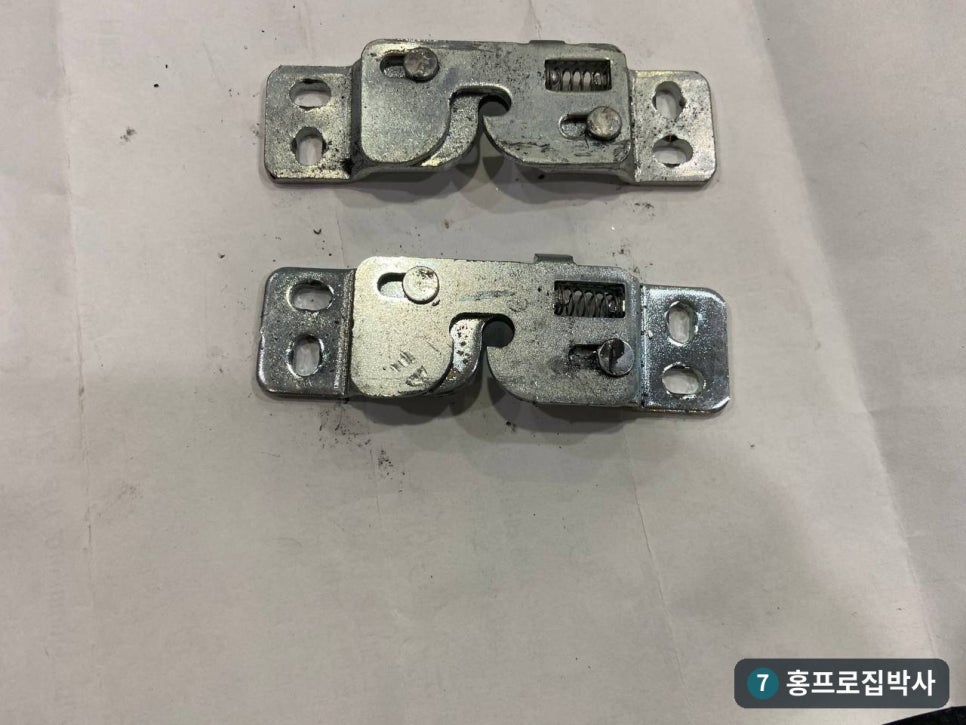

흰 바탕 위에 표면 사용 흔적이 있는 기존 금속 연결 부속 두 개를 나란히 놓아 중앙 홈과 스프링이 보이는 사진입니다. 교체 대상 부속을 분리해 두 개의 외형과 체결 방향을 비교한 장면입니다.
교체용 새 연결 부속

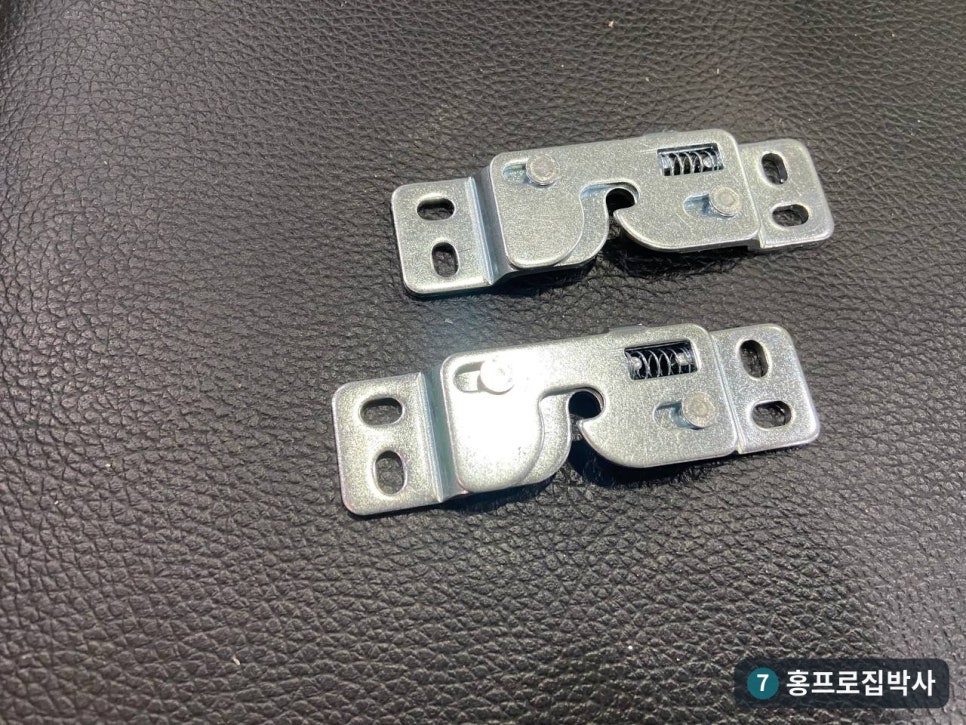

검은 작업대 위에 표면이 깨끗한 금속 연결 부속 두 개를 놓아 중앙 홈과 스프링, 양쪽 장공이 선명한 사진입니다. 앞서 분리한 부속과 형태를 대조할 수 있도록 교체에 사용할 부품을 따로 촬영했습니다.
문짝에 장착한 새 연결 부속

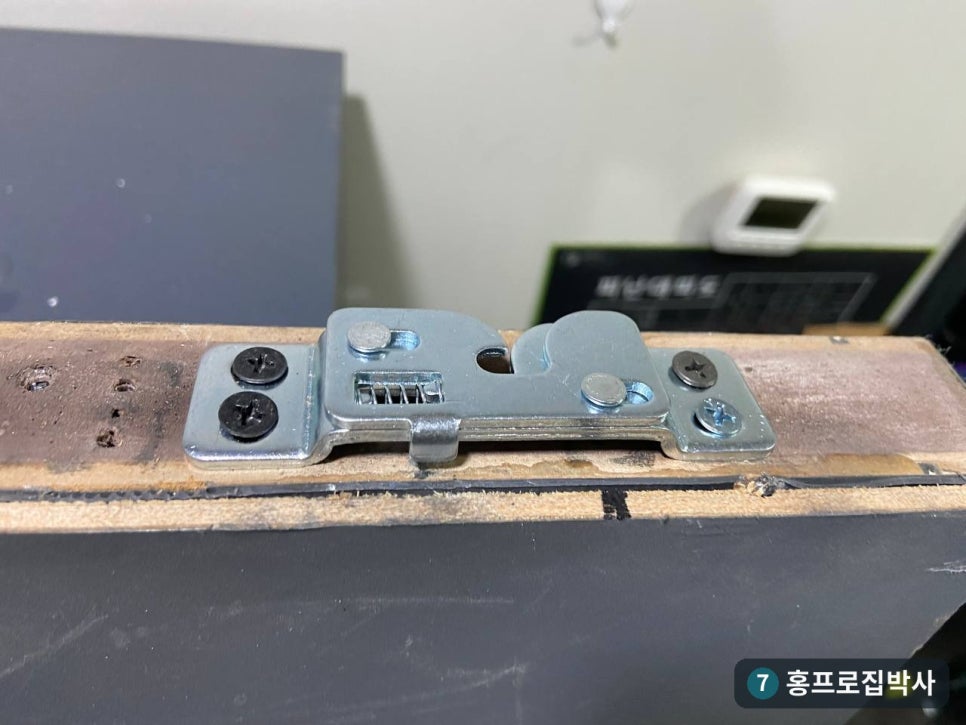

분리한 회색 문짝 윗면에 새 금속 연결 부속을 나사로 고정해 중앙 홈과 스프링이 보이는 사진입니다. 중앙의 맞물림 홈과 스프링이 레일 쪽을 향하고, 양쪽 체결판이 문짝 윗면에 닿도록 놓인 방향을 확인할 수 있습니다.
상부에 설치한 새 레일

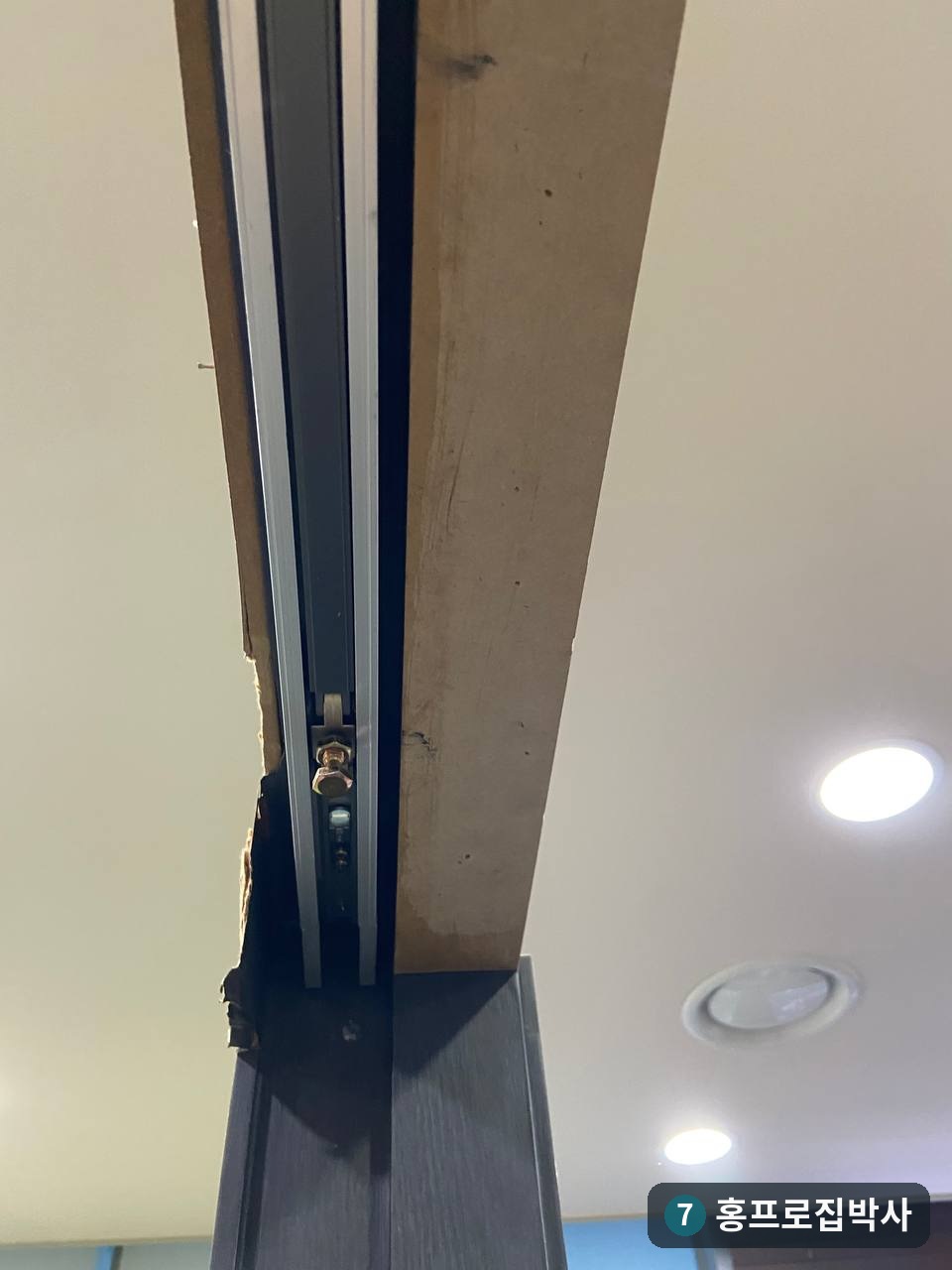

마감 커버를 붙이기 전 상부 공간 안에 롤러와 이동 부품이 들어간 새 레일 부품이 길게 장착된 사진입니다. 마감 커버를 다시 붙이기 전에 레일이 목재 바탕 아래에서 어느 방향으로 이어지는지 확인했습니다.
문짝 높이와 위치 재확인
문짝을 다른 위치로 옮긴 뒤 줄자를 세워 문짝 상단 연결 부속과 레일 사이를 다시 확인하는 사진입니다. 한 지점만 보지 않고 문짝을 옮긴 뒤 연결 부속과 상부 간격을 다시 살펴 처짐이 있던 문짝의 위치를 맞췄습니다.
새 부속과 레일 결합 상태

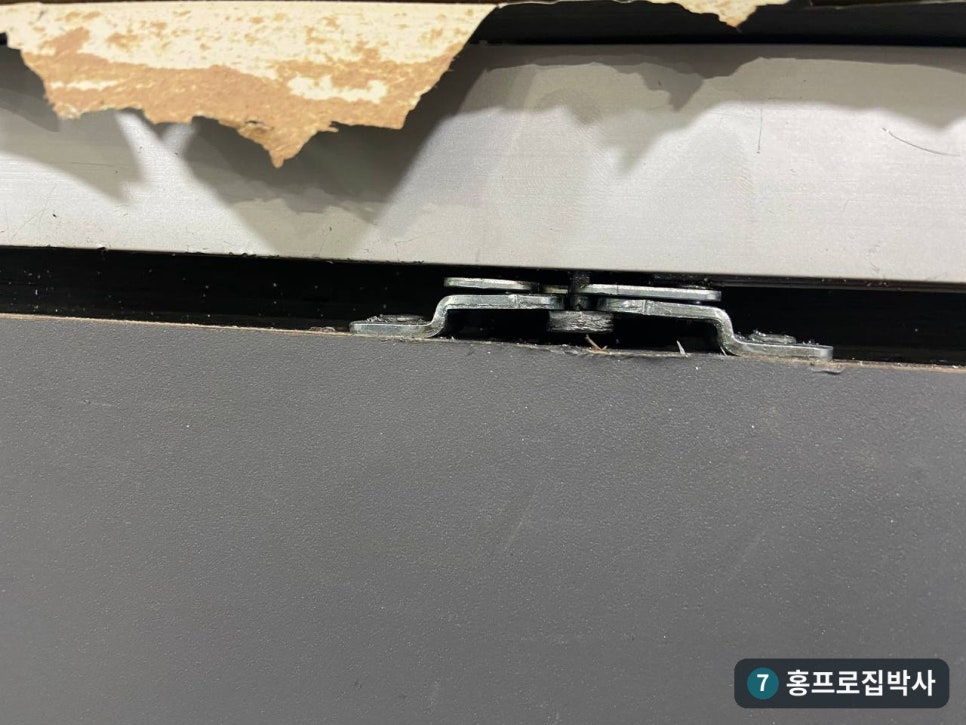

재설치한 회색 문짝 윗선과 은색 레일 사이에서 새 금속 연결 부속이 맞물린 상태를 정면으로 촬영한 사진입니다. 회색 문짝 윗선과 은색 레일 사이에 부속이 자리해 교체 후 연결 상태를 가까이 확인할 수 있습니다.
문짝 재설치와 마감 복구
상부 커버를 복구한 뒤 회색 슬라이딩도어가 왼쪽 문틀을 따라 서고 오른쪽 통로가 열린 전체 사진입니다. 문짝이 왼쪽 세로 문틀을 따라 서 있고 오른쪽 통로가 열린 상태여서 교체 작업 후 문과 문틀의 배치를 확인할 수 있습니다.
교체 후 개폐 확인 영상
상부 마감 커버가 복구된 회색 슬라이딩도어를 여러 위치로 움직이며 문짝 윗부분과 상부 프레임의 이동을 보여 주는 영상입니다. 레일과 댐퍼 관련 부품을 교체한 뒤 실제 개폐 범위를 확인한 기록이며, 문이 열리고 닫히는 동안 문짝 윗부분을 중심으로 촬영했습니다.
상담 전 확인할 내용
이번 성남 분당구 작업은 바닥에 끌리던 문짝의 위치를 확인한 뒤 상부 레일과 연결 부속을 분리하고, 준비한 레일·댐퍼 관련 부품을 교체한 사례입니다. 새 부품을 장착한 뒤에는 문짝 높이와 결합 위치를 다시 확인하고 문짝을 재설치해 개폐 범위를 점검했습니다.
슬라이딩도어가 바닥에 닿거나 한쪽으로 처지는 느낌이 있다면 억지로 밀기보다 문 전체, 문짝 하단과 바닥 사이, 상부 프레임을 각각 촬영해 주세요. 천천히 여닫는 영상까지 있으면 움직임이 달라지는 위치를 상담 전에 확인하는 데 도움이 됩니다.
레일과 댐퍼 부품은 문 모양이 비슷해도 길이와 체결 방식이 다를 수 있습니다. 홍프로집박사는 전달받은 현장 사진과 증상 설명을 먼저 확인한 뒤 작업 대상과 준비할 부품을 안내합니다.
